Nhiều chủ nhà chi hàng trăm triệu cho bộ cổng nhôm đúc nhưng lại phó mặc phần xây trụ cột cho thợ nề làm theo kinh nghiệm xây gạch đặc thông thường. Tôi từng chứng kiến nhiều công trình bị xệ cánh, nứt dọc cột chỉ sau 2 năm sử dụng vì trọng lượng cổng quá nặng từ 500kg đến hơn 1 tấn vượt quá khả năng chịu kéo của gạch. Bài viết này tôi chia sẻ chi tiết các thông số kỹ thuật xây cột cổng từ móng băng chống xô ngang đến cốt thép bản mã chịu lực giúp công trình bền bỉ cùng thời gian.
Tóm tắt nhanh kỹ thuật xây cột cổng nhôm đúc: Để chịu được trọng tải từ 300kg đến hơn 1.000Kg của cổng nhôm đúc, hệ thống trụ đỡ cần tuân thủ nghiêm ngặt các thông số: đào móng băng sâu từ 60-80cm để triệt tiêu lực xô ngang, sử dụng bê tông mác M250 toàn khối thay vì xây gạch đặc, đan thép chủ phi 14 hoặc phi 16, đồng thời hàn trực tiếp bản mã thép dày 10mm vào khung thép cột trước khi đổ bê tông và đi sẵn đường ống kỹ thuật PVC cho hệ thống motor tự động.
| Nên áp dụng (Cho cổng nặng trên 300kg) | Nên tránh (Hoặc chỉ áp dụng khi cổng dưới 150kg) |
|---|---|
| Sử dụng móng băng sâu 60-80cm liên kết hai cột để chống xô lệch. | Làm hai móng đơn độc lập không có đà giằng liên kết chịu lực kéo uốn. |
| Đổ cột bê tông cốt thép toàn khối mác M250 chịu tải trọng kéo uốn tốt. | Xây cột gạch rỗng lòng rồi đổ vữa xi măng trộn thủ công vào giữa cột. |
| Hàn bản mã dày 10mm trực tiếp vào cốt thép chủ phi 14 trước khi đổ bê tông. | Khoan cấy nở sắt chịu lực trực tiếp vào bề mặt cột sau khi trát phẳng xong. |
| Đi sẵn ống ghen PVC phi 21 và ống thoát nước phi 34 cho motor âm sàn. | Không đi ống chờ, phải đục đẽo băm phá kết cấu bê tông sau khi hoàn thiện. |
Cổng nhôm đúc có trọng lượng rất lớn, dao động từ 150kg đến hơn 500kg mỗi cánh tùy kích thước và độ dày hoa văn. Tải trọng này tạo ra lực mô-men xoắn cực lớn tại chân cột, bắt buộc hệ thống móng phải được tính toán lực đối trọng để chống lún lệch và chống xô nghiêng hai đầu trụ vào nhau theo thời gian.
Khi cánh cổng đóng hoặc mở, hệ thống cột chịu tác động liên tục của hai loại tải trọng: tải trọng tĩnh (trọng lượng bản thân cánh cổng đứng yên) và tải trọng động (lực quán tính phát sinh khi cánh cổng quay quanh trục bản lề). Tải trọng tĩnh kéo lệch tâm làm cột có xu hướng bị nghiêng ra phía ngoài lòng đường khi mở cổng, hoặc kéo ghì hai cột vào nhau khi đóng cổng. Theo số liệu kỹ thuật thực tế từ xưởng đúc của Tiến Thành, một cánh cổng biệt thự cao 3m, rộng 1.8M với độ dày cổng nhôm đúc tiêu chuẩn cho biệt thự từ 50mm đến 60mm sẽ nặng trung bình khoảng 400kg. Lực nhổ tác động lên bản lề trên cùng tại thời điểm cánh cổng mở vuông góc 90 độ có thể đạt trị số cực đại tương đương 1.000Kg.
Kinh nghiệm thực tế: Hơn 45% cột cổng biệt thự tôi khảo sát năm ngoái bị nứt dọc hoặc nghiêng xệ do thợ xây lười tính tải trọng cánh cổng nhôm đúc. Nhiều chủ nhà chi vài trăm triệu làm cổng nhưng lại xây cột trụ sơ sài bằng gạch ống chịu lực kém, khiến cánh cổng xệ sát đất chỉ sau 12 tháng sử dụng.
Lực mô-men uốn này nếu không được truyền dẫn an toàn xuống hệ thống móng sẽ bẻ gãy mạch vữa liên kết của gạch. Khi cột bị nghiêng dù chỉ 1 độ, trục quay của hai bản lề sẽ không còn nằm trên một đường thẳng đứng thẳng hàng, dẫn đến hiện tượng kẹt cửa, phát ra tiếng kêu két két khi vận hành và làm hỏng bạc đạn chịu lực bên trong.
Độ sâu móng cột cổng nhôm đúc tiêu chuẩn phải đạt tối thiểu từ 60cm đến 80cm trên nền đất cứng ổn định để tránh ảnh hưởng của thời tiết và sụt lún bề mặt. Đối với nền đất yếu ven sông hoặc đất mượn, bắt buộc phải đào móng rộng thêm 15cm mỗi bên và gia cố thêm cọc cừ tràm dài 4m trước khi đổ bê tông lót.
Hệ thống móng đơn lập cho từng cột hoàn toàn không đủ khả năng chống lại lực mô-men lật sinh ra từ cánh cổng nặng nửa tấn. Giải pháp kỹ thuật bắt buộc ở đây là thi công kết cấu móng băng nối liền hai trụ cột với nhau thành một khối thống nhất dưới lòng đất. Bản chất của móng băng đóng vai trò như một thanh dầm đối trọng khổng lồ, khi cột bên trái bị kéo nghiêng thì toàn bộ trọng lượng của móng băng và cột bên phải sẽ giữ lại, triệt tiêu hoàn toàn lực xô ngang hướng vào tâm cổng.
? Mẹo: Luôn yêu cầu thợ đào rộng hơn kích thước cột mỗi bên ít nhất 15cm để có không gian đập hộp cốp pha móng phẳng. Việc đổ bê tông trực tiếp vào thành hố đất đào thô không dùng cốp pha sẽ làm mất nước bê tông nhanh chóng, khiến móng bị rỗ và giảm 30% mác thiết kế.
| Chiều cao cột cổng (m) | Trọng lượng cánh tối đa (kg) | Độ sâu đào móng (cm) | Kích thước tiết diện móng băng (cm) |
|---|---|---|---|
| Dưới 2.5M | Dưới 250kg | 60Cm | 40 X 50 (Rộng x Cao) |
| Từ 2.5M - 3.2M | Từ 250kg - 450kg | 80Cm | 50 X 60 (Rộng x Cao) |
| Trên 3.2M | Trên 450kg | 100Cm | 60 X 80 (Rộng x Cao) |
Đối với nền đất bùn yếu ven sông hoặc đất cát pha tại các tỉnh ven biển, tôi luôn yêu cầu thợ đóng tối thiểu 16 cọc cừ tràm gốc to trên mỗi mét vuông móng, hoặc ép cọc bê tông cốt thép tiết diện 200x200mm xuống tầng đất cứng. Toàn bộ vỉ thép móng phải được đan bằng thép phi 12 với khoảng cách a150mm hai lớp để đảm bảo khả năng chịu lực uốn đảo chiều liên tục.
Tôi khuyến nghị nên sử dụng cột bê tông cốt thép đổ toàn khối mác M250 cho tất cả các loại cổng nhôm đúc có trọng lượng trên 300kg để chịu lực nén và lực kéo tốt nhất. Cột xây gạch đặc thông thường chỉ phù hợp cho cổng nhẹ dưới 150kg và bắt buộc phải có lõi bê tông cốt thép tối thiểu phi 14 chạy xuyên suốt từ móng lên đỉnh cột.
Thực tế thi công cho thấy, gạch xây thông thường có cường độ chịu nén khá tốt (mác 75 hoặc 100) nhưng khả năng chịu kéo và chịu uốn gần như bằng không. Khi cổng nhôm đúc nặng vận hành, lực kéo lệch tâm liên tục tác động lên thân cột sẽ bẻ gãy các liên kết vữa yếu ớt giữa các hàng gạch, gây ra các vết nứt chân chim dọc theo thân cột chỉ sau vài tháng sử dụng. Cột bê tông cốt thép đúc liền khối M250 với bộ khung thép chịu lực vững chắc là giải pháp bền bỉ đảm bảo tuổi thọ công trình trên 50 năm.
Sai lầm chí mạng: Nhiều thợ xây lười đan sắt đai cho cột, họ chỉ đặt 4 thanh sắt thẳng đứng rồi đổ bê tông thô vào giữa cột gạch rỗng. Không có thép đai giữ khoảng cách ổn định, các thanh sắt chủ sẽ bị uốn phình ra ngoài dưới tải trọng nặng, làm mất hoàn toàn tác dụng chịu lực kéo của cốt thép.
Để chế tạo cột bê tông cốt thép đạt tiêu chuẩn kỹ thuật mác M250 (tương đương cấp độ bền B20), chúng tôi áp dụng nghiêm ngặt công thức phối trộn vật liệu tiêu chuẩn cho 1 mét khối bê tông bao gồm: 341kg xi măng PCB40, 0.45 Mét khối cát vàng hạt lớn, 0.85 Mét khối đá 1x2 và 185 lít nước sạch. Cốt thép cột phải gồm ít nhất 4 thanh thép chủ phi 14 hoặc phi 16 (loại thép CB300-V hoặc CB400-V) đan kèm thép đai phi 6 với khoảng cách đai a150mm ở thân cột và thu hẹp còn a100mm tại các vị trí đầu cột và chân cột nơi tập trung ứng suất cắt lớn.
Bản mã thép dày tối thiểu 10mm phải được hàn trực tiếp vào hệ thống khung thép chịu lực của cột trước khi tiến hành đổ bê tông. Quy trình này đảm bảo lực nặng từ cánh cổng truyền trực tiếp vào khung xương thép chịu lực bên trong thay vì bám vào lớp vữa trát bên ngoài cột.
Nhiều đội thợ nề thiếu kinh nghiệm thường bỏ qua bước này, họ xây phẳng cột, tô trát hoàn thiện rồi mới dùng máy khoan bê tông đóng nở sắt hoặc bắt vít nở để cố định bản lề. Đây là sai lầm cực kỳ tai hại. Chỉ sau khoảng vài trăm lần đóng mở cổng, lực giật mô-men xoắn tuần hoàn sẽ làm rộng lỗ khoan, phá hủy liên kết ma sát của nở sắt và làm lỏng bản lề, dẫn đến xệ cánh và phá hỏng lớp vữa trát ngoài của cột.
Để cố định bản mã chính xác, kỹ thuật viên của Tiến Thành sẽ chế tạo bản mã thép hình chữ U hoặc bản mã phẳng có râu thép phi 10 hàn liên kết chắc chắn vào thanh thép chủ phi 14 của cột. Vị trí đặt bản mã phải được tính toán chính xác tuyệt đối theo cao độ hoàn thiện của nền sân để ăn khớp với bản lề trục xoay của cánh cổng nhôm đúc. Chúng tôi luôn dùng máy cân bằng laser để đo độ thẳng đứng và độ đồng tâm giữa bản mã cột trái và bản mã cột phải.
? Mẹo định vị nhanh: Trước khi đổ bê tông cột, hãy dùng một thanh thép hộp 40x80mm hàn cứng nối liền hai bản mã ở hai bên cột lại với nhau theo đúng kích thước thông thủy của cổng trên bản vẽ. Thanh thép hộp này đóng vai trò là cữ định vị cứng, đảm bảo trong quá trình đổ và đầm dùi bê tông, hai bản mã không bao giờ bị xê dịch hay vặn vẹo lệch hướng.
Lưu ý kỹ thuật: Bề mặt bản mã thép lắp đặt âm trong cột cần được phủ sơn chống gỉ 2 lớp hoặc mạ kẽm nhúng nóng. Lớp bảo vệ này ngăn ngừa hơi ẩm xâm nhập gây rỉ sét râu thép, tránh hiện tượng rỉ sét đẩy bung lớp bê tông bảo vệ bên ngoài cột sau nhiều năm dầm mưa dãi nắng.
Đường ống ghen bảo vệ dây nguồn phải dùng ống nhựa PVC cứng phi 21 hoặc phi 27 đi âm dưới nền móng băng nối giữa hai cột để kết nối hộp điều khiển trung tâm. Đồng thời, tại vị trí đặt đế chứa motor âm sàn, bạn cần bố trí một đường ống thoát nước phi 34 hướng ra hố ga gần nhất để tránh ngập úng gây hỏng động cơ.
Khi gia chủ có kế hoạch lắp đặt cổng nhôm đúc tự động, việc chuẩn bị hạ tầng điện nước dưới nền móng cột là yếu tố quyết định độ bền của thiết bị. Trục xoay của cổng nhôm đúc kết nối trực tiếp với cốt truyền động của motor âm sàn đặt âm dưới đất. Nếu không thiết kế hệ thống ống thoát nước riêng cho hộp đế motor, nước mưa và nước rửa sân tích tụ lâu ngày sẽ biến hộp chứa thành một chiếc ao nhỏ. Dù motor âm sàn có chỉ số chống nước IP67 cao, việc ngâm hoàn toàn trong nước bẩn quanh năm suốt tháng cũng sẽ nhanh chóng phá hỏng gioăng cao su, làm nước lọt vào buồng dầu và gây cháy động cơ.
Để hiểu rõ hơn về cách lựa chọn loại động cơ phù hợp trước khi thi công móng cột, bạn nên tham khảo bài viết phân tích chi tiết nên chọn motor âm sàn hay cánh tay đòn cho cổng nhôm đúc của chúng tôi. Việc chọn đúng chủng loại motor từ đầu sẽ giúp thợ điện nước định vị chính xác vị trí đặt đế hộp và đường đi của ống ghen chờ.
| Loại đường ống kỹ thuật | Kích thước tiêu chuẩn (OD) | Chất liệu khuyên dùng | Vị trí và cao độ lắp đặt |
|---|---|---|---|
| Ống cấp nguồn motor (220V/24V) | Phi 21 hoặc Phi 27 | Nhựa PVC cứng chịu lực | Đi âm sâu 30cm dưới đà giằng móng, nối từ hộp kỹ thuật cột sang đế motor. |
| Ống dây tín hiệu cảm biến an toàn | Phi 16 hoặc Phi 21 | Nhựa PVC luồn dây chuyên dụng | Đi âm thân cột, cao cách mặt sân hoàn thiện 50cm ở cả hai bên cột. |
| Ống thoát nước đế motor âm sàn | Phi 34 hoặc Phi 42 | Nhựa PVC Class 2 dày | Đấu nối từ đáy hộp đế motor, dốc tối thiểu 2% hướng thẳng ra hố ga thoát nước ngoài sân. |
Khi thi công lắp đặt, toàn bộ các mối nối ống ghen điện PVC phải được quét keo dán nhựa kín khít tuyệt đối để ngăn nước ngầm ngấm ngược vào lòng ống. Tại các đầu ống chờ nhô lên mặt đất, thợ điện cần dùng băng keo cao su non quấn kín đầu ống lại để tránh vữa bê tông rơi vào gây tắc nghẽn trong quá trình đổ móng cột. Để có thêm kiến thức thực tế trong khâu chọn mua thiết bị, hãy tham khảo thêm kinh nghiệm chọn motor âm sàn cho cổng nhôm đúc từ các kỹ sư cơ điện.
Quy trình nghiệm thu yêu cầu sai lệch độ thẳng đứng của cột không quá 2mm trên toàn bộ chiều cao và sai lệch kích thước thông thủy giữa hai mép cột không quá 5mm. Việc đo đạc phải thực hiện tại ba điểm: chân cột, giữa cột và đỉnh cột bằng thước laser chuyên dụng trước khi tiến hành sản xuất cánh cổng.

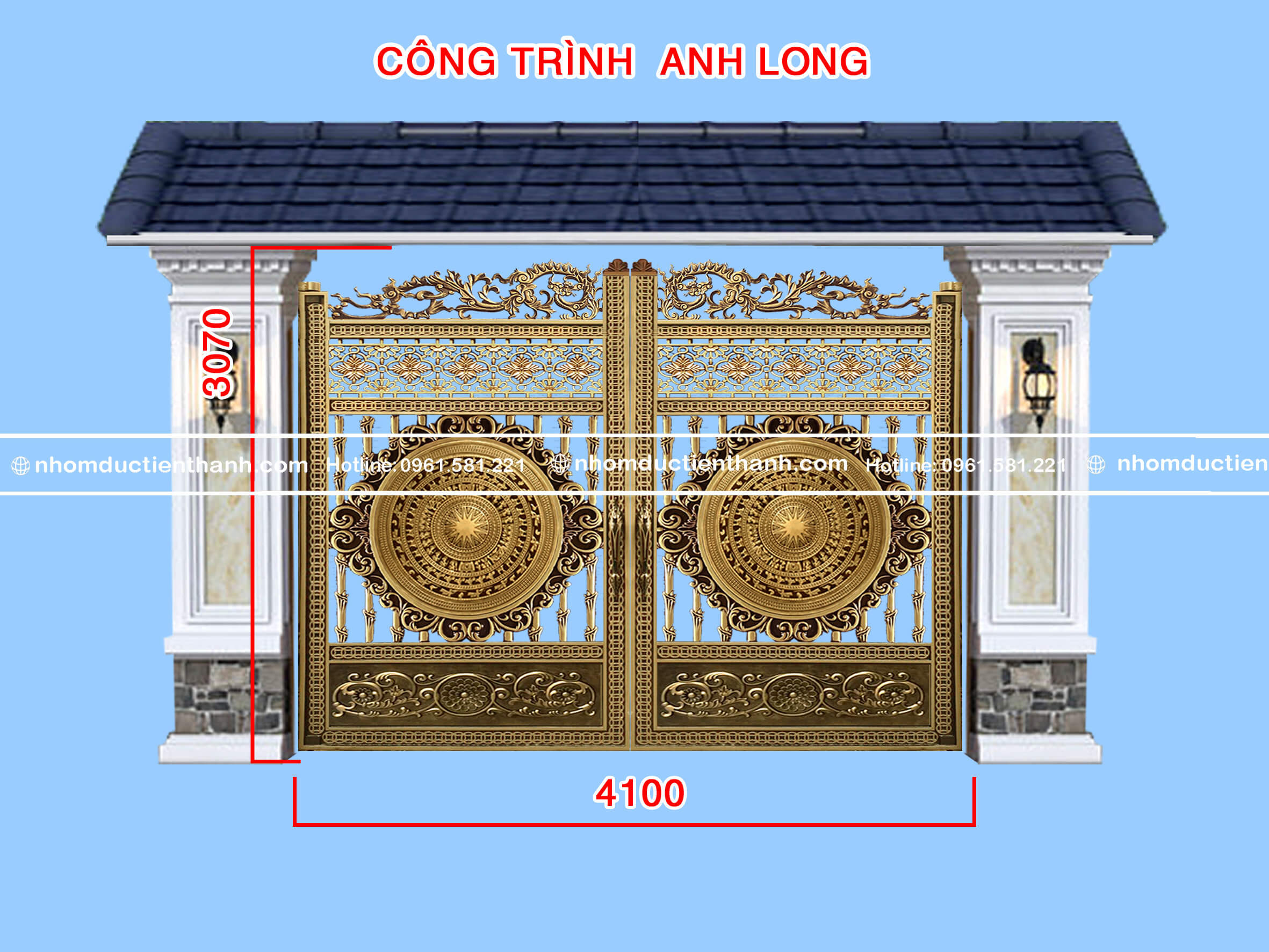

Khoảng cách thông thủy giữa hai cột (chiều rộng lọt lòng) là kích thước cốt lõi quyết định đến độ chính xác khi đúc cổng. Cổng nhôm đúc là sản phẩm đúc đặc nguyên khối bằng hợp kim nhôm, sau khi ra khuôn không thể cắt gọt hay chắp vá dễ dàng như cửa sắt hay cửa gỗ thông thường. Nếu thợ nề xây cột bị vặn, loe ra ngoài hoặc bóp hẹp lại ở đỉnh, cánh cổng khi treo lên sẽ không thể khép khít vào nhau, tạo ra khe hở hình chữ V rất mất thẩm mỹ hoặc thậm chí hai cánh cổng đâm vào nhau không đóng lại được.
Tôi luôn yêu cầu đội ngũ giám sát của Tiến Thành thực hiện quy trình nghiệm thu chặt chẽ mặt bằng thô của cột theo 5 bước checklist dưới đây trước khi cho phép nhà máy đổ khuôn đúc cổng:
Để chuẩn bị tốt nhất cho khâu bàn giao, chủ nhà nên chủ động tham khảo trước quy trình nghiệm thu cổng nhôm đúc chuẩn chuyên gia 2026 nhằm nắm rõ các tiêu chí đánh giá chất lượng sản phẩm hoàn thiện. Khi kết cấu móng cột đạt chuẩn và kích thước thông thủy chính xác, việc thi công treo cánh cổng sẽ diễn ra cực kỳ nhanh chóng và an toàn. Đồng thời, chủ nhà cũng cần tìm hiểu sâu hơn về quy trình kiểm tra chất lượng mối hàn và độ dày sản phẩm cổng nhôm đúc khi nghiệm thu để tự tin đánh giá chất lượng sản phẩm cơ khí khi đơn vị lắp đặt bàn giao công trình thực tế tại công địa.
Không an toàn. Cột xây hoàn toàn bằng gạch đặc mác 75 chịu lực kéo uốn rất kém và dễ bị nứt dọc thân cột do lực mô-men uốn lệch tâm lớn từ cánh cổng 300kg. Bạn bắt buộc phải đổ lõi bê tông cốt thép mác M250 tối thiểu kích thước 15x15cm với 4 thanh thép phi 14 chạy xuyên suốt bên trong lòng cột gạch để chịu tải trọng kéo uốn.
Bê tông mác M250 (đạt cường độ chịu nén 25 MPa sau 28 ngày) cung cấp độ bền liên kết cốt thép tối ưu và khả năng chịu tải trọng kéo nén đảo chiều cực tốt khi cổng đóng mở liên tục. Mác bê tông thấp hơn như M150 hay M200 dễ bị rỗ khí, giảm độ bám dính vào cốt thép chủ và có nguy cơ bị nứt chân chim dưới tác động rung động của motor tự động.
Bắt buộc phải sử dụng bản mã mạ kẽm nhúng nóng hoặc sơn phủ chống gỉ epoxy 2 lớp cao cấp. Do bản mã được chôn âm một phần trong bê tông và chịu tác động trực tiếp của mưa gió ngoài trời, nếu sắt thường không bảo vệ sẽ bị rỉ sét ăn mòn sâu vào râu thép bên trong cột, gây nứt vỡ bê tông bảo vệ và làm lỏng liên kết bản lề cổng.
Phương án khắc phục an toàn nhất là khoan rút lõi bê tông xuyên qua cột để cấy bu lông hóa chất chuyên dụng (như Hilti hoặc Ramset) kết hợp với bản mã ốp ôm trọn lấy thân cột. Tuyệt đối không dùng nở sắt cơ học thông thường vì lực giật tuần hoàn từ cổng nặng sẽ nhanh chóng làm lỏng liên kết ren nổ trong gạch vữa.
Đầu tư một bộ cổng nhôm đúc đẹp mắt chỉ thực sự đem lại giá trị lâu dài khi nó được treo trên một hệ thống cột trụ vững chắc đạt chuẩn kết cấu xây dựng. Việc tuân thủ nghiêm ngặt kỹ thuật thi công móng băng liên kết sâu từ 60-80cm, đổ cột bê tông cốt thép toàn khối mác M250 và hàn sẵn bản mã chịu lực dày 10mm trực tiếp vào thép chủ phi 14 trước khi đổ bê tông chính là chìa khóa vàng loại bỏ hoàn toàn các rủi ro lún nứt dọc cột hay xệ cánh cổng sau vài năm vận hành.
