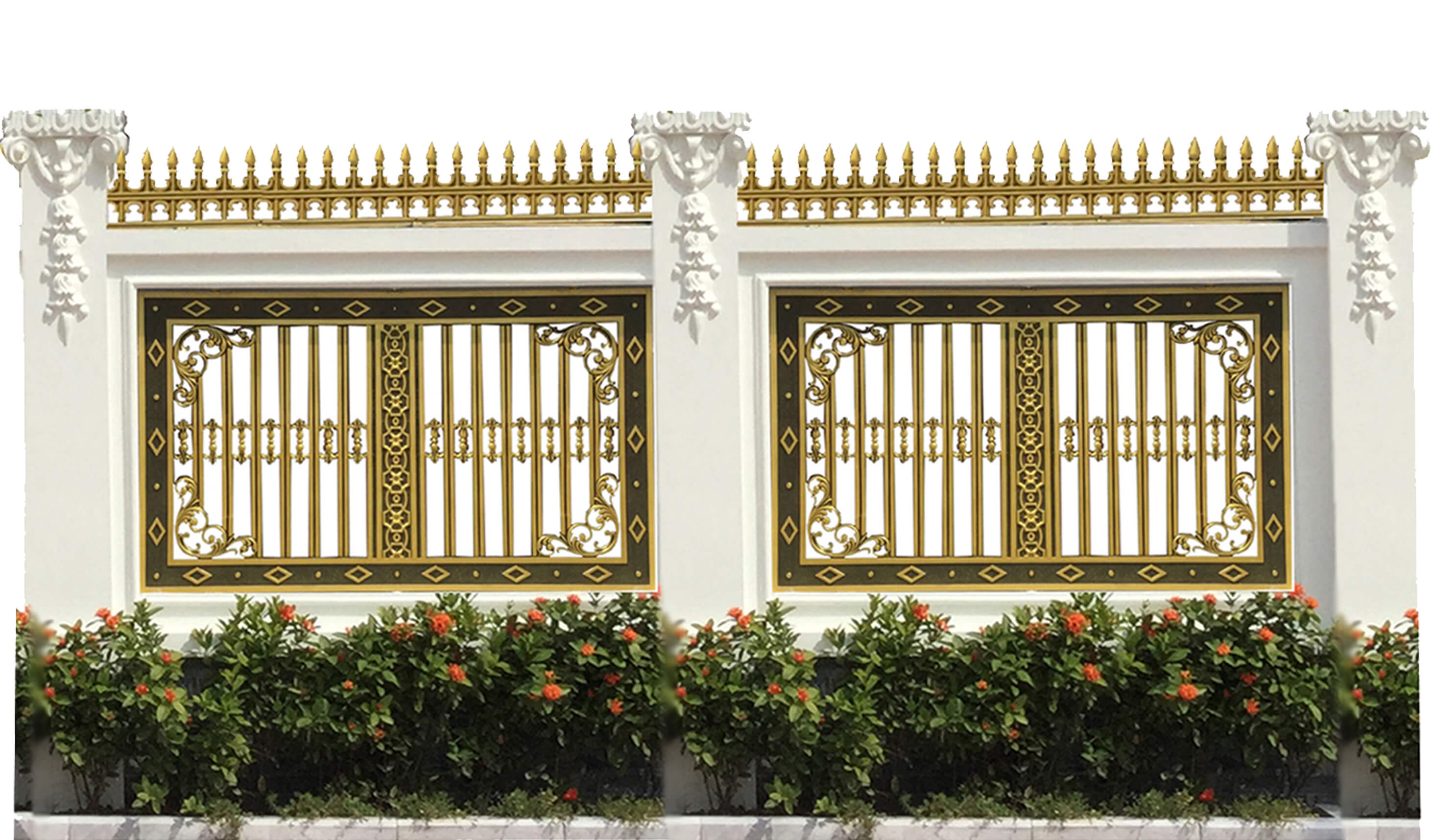

Tôi đã dành hơn 10 năm trong ngành sản xuất nhôm đúc và nhận thấy sai lầm lớn nhất của anh em thiết kế là dùng file mẫu có sẵn mà không kiểm tra lại hệ thống layer. Việc này thường dẫn đến các lỗi hiển thị nghiêm trọng khi xuất file in hoặc đưa vào mô hình 3D. Tôi sẽ chia sẻ cách quản lý và tối ưu bản vẽ cad hàng rào nhôm đúc để anh em đạt độ chính xác cao nhất. Tài liệu này giúp bạn rút ngắn thời gian làm việc ngay từ khâu lên ý tưởng.
Một bộ bản vẽ chuẩn bao gồm mặt đứng, mặt cắt chi tiết hoa văn, thông số kỹ thuật vật liệu và chú thích quy cách lắp đặt. Các thông số này phải được thể hiện rõ ràng trên định dạng DWG để đảm bảo độ chính xác khi gia công tại xưởng.
? Lời khuyên: Theo kinh nghiệm của tôi, việc thiếu mặt cắt chi tiết hoa văn là nguyên nhân chính khiến sản phẩm thực tế không giống bản vẽ, dẫn đến sai sót khi đúc khuôn.
Để quản lý dữ liệu hiệu quả, anh em nên thiết lập bảng phân loại layer tiêu chuẩn. Ví dụ: Layer 0 cho khung bao, Layer 1 cho hoa văn chính, Layer 2 cho phụ kiện liên kết và Layer 3 cho hệ thống kích thước (dimension). Việc này giúp đơn vị sản xuất như chúng tôi dễ dàng tách file khi chạy máy CNC.
Lỗi font thường do thiếu bộ SHX hoặc sai file cấu hình font (fmp) trong hệ thống autocad của bạn. Bạn cần copy các file font (.shx) vào thư mục Font của phần mềm hoặc cấu hình lại mục Style để thay thế bằng các font chuẩn quốc tế như Arial hoặc VN-Arial để tránh lỗi hiển thị.
| Lỗi hiển thị | Cách khắc phục |
|---|---|
| Thiếu font SHX | Copy bổ sung vào thư mục Fonts trong ổ cài đặt |
| Lỗi hiển thị ký tự | Dùng lệnh STYLE chỉnh font thay thế |
| File nặng, lag máy | Dùng lệnh PURGE và AUDIT để làm sạch |
Đừng bao giờ để nguyên file nặng trên 50MB đi làm việc vì nó chứa nhiều rác từ các bản vẽ cũ. Hãy sử dụng lệnh Purge để loại bỏ các block không sử dụng và các layer rỗng ngay lập tức trước khi gửi cho đối tác hoặc xưởng sản xuất.
Tỷ lệ chuẩn của hàng rào nhôm đúc thường là 1:20 cho tổng thể để dễ theo dõi kích thước tổng quan. Bạn cần dùng lệnh DI (Dist) để kiểm tra các điểm neo chính và so sánh với kích thước thực tế của công trình để tránh sai lệch số liệu khi lắp đặt thực tế.
? Mẹo: Luôn vẽ ở tỉ lệ 1:1 trong Model, chỉ điều chỉnh tỉ lệ khung nhìn khi dàn trang Layout bản vẽ. Sai số cho phép trong nhôm đúc là dưới 2mm, mọi sai số lớn hơn cần phải điều chỉnh lại file nguồn trước khi rót khuôn.
Việc kiểm soát khoảng cách tim cột cực kỳ quan trọng đối với các công trình biệt thự, lâu đài. Nếu bạn đang thiết kế cho các dự án đặc thù, hãy tham khảo thêm kích thước cổng nhôm đúc chuẩn phong thủy để đảm bảo hài hòa tổng thể kiến trúc.
Để tối ưu file cho AutoCAD 2026, bạn nên lưu file dưới định dạng DWG 2018 để đảm bảo tính tương thích cao nhất. Việc sử dụng lệnh Audit và Overkill định kỳ sẽ giúp loại bỏ các đối tượng trùng lặp và lỗi hình học phát sinh trong quá trình vẽ.
Dữ liệu 2026 cho thấy việc giữ file ở định dạng quá cũ như CAD 2004 sẽ khiến các tính năng hiện đại như block động hoặc annotation bị lỗi hiển thị nghiêm trọng. Ngoài ra, việc hiểu về cấu tạo sản phẩm sẽ giúp bạn vẽ chuẩn hơn, ví dụ như hiểu về độ bền của ban công nhôm đúc để áp dụng sang thiết kế hàng rào.

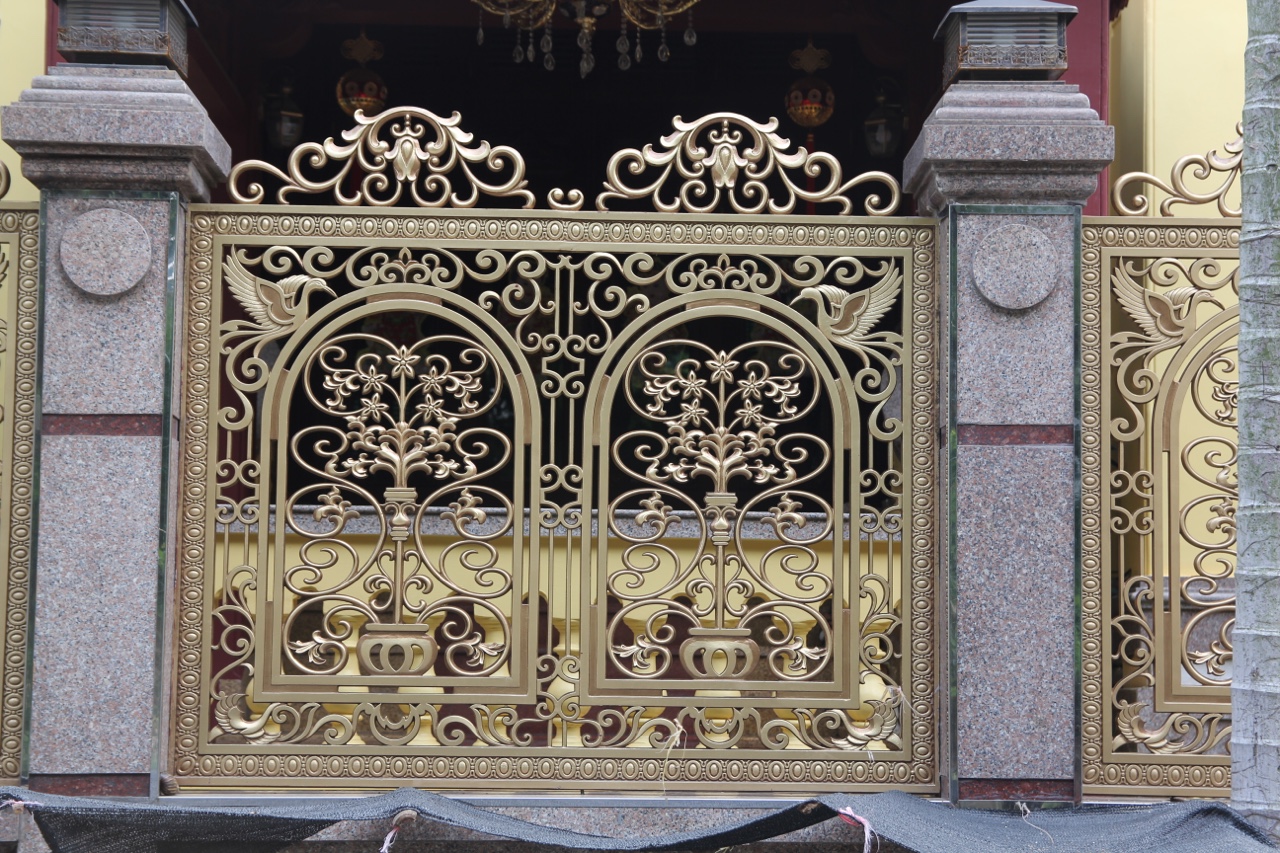

Hoa văn nhôm đúc đòi hỏi độ dày tối thiểu 8-12mm để đảm bảo khả năng chịu lực dưới tác động của thời tiết. Thiết kế cần tính toán điểm rót kim loại và các góc bo tròn hợp lý để tránh bọt khí hoặc hiện tượng thiếu nhôm trong quá trình đúc.

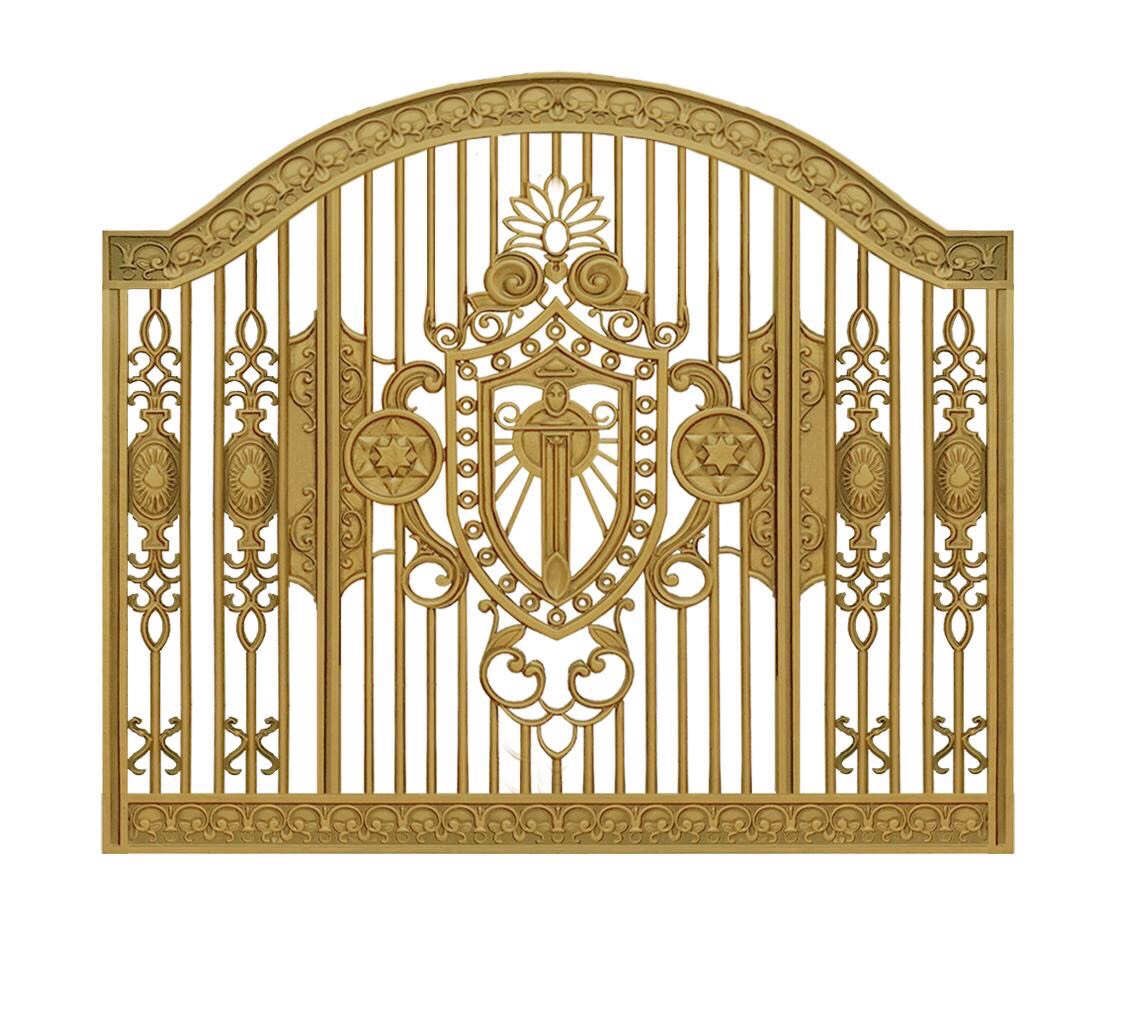

| Phong cách | Đặc điểm nét vẽ |
|---|---|
| Cổ điển | Nhiều đường cong, họa tiết hoa lá đối xứng |
| Hiện đại | Nét thẳng, khối hình học tối giản |
| Tân cổ điển | Kết hợp đường nét tinh xảo và khối trụ |

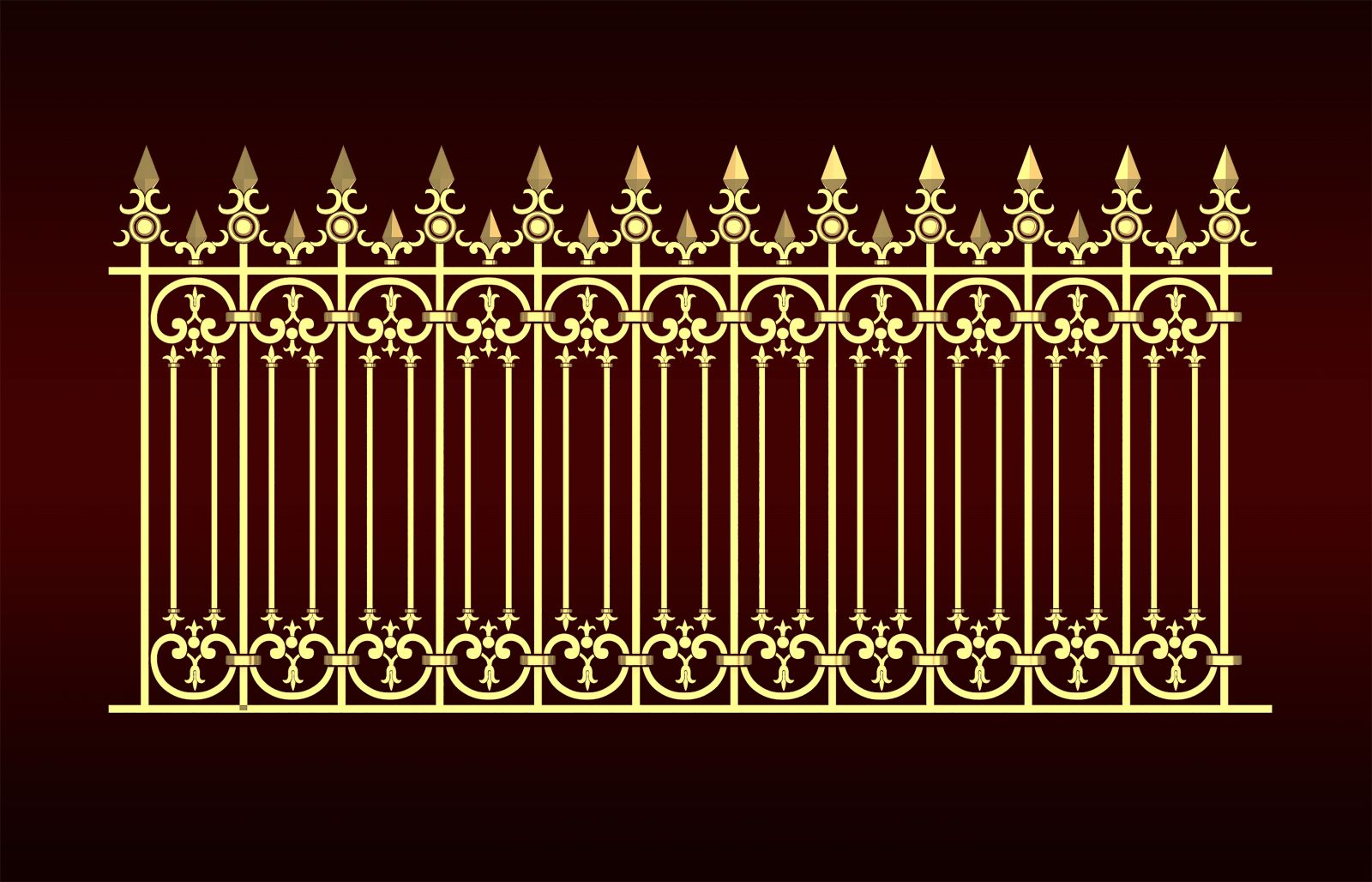

Đối với hàng rào, tỷ lệ đặc rỗng của hoa văn quyết định trực tiếp đến độ bền của sản phẩm sau 5 năm sử dụng. Nếu bạn muốn tìm hiểu thêm về sự khác biệt giữa các dòng sản phẩm, có thể xem bài phân tích tại sao cổng nhôm đúc lại được ưa chuộng hơn cổng thép CNC cho biệt thự để có thêm góc nhìn so sánh vật liệu.
Bạn nên sử dụng bản vẽ có sẵn khi cần ý tưởng sơ bộ hoặc quy hoạch mặt bằng để trình bày phương án nhanh cho chủ nhà. Tuy nhiên, nếu là bản vẽ thi công chính thức, bạn cần hiệu chỉnh toàn bộ các thông số kỹ thuật để khớp với thực tế công trình tại địa phương.
Nếu bạn cần các mẫu lan can hoặc hàng rào theo chuẩn thẩm mỹ hiện nay, hãy xem qua các mẫu lan can nhôm đúc chữ thọ để làm tư liệu thiết kế. Nhớ rằng, bản vẽ mẫu chỉ là công cụ tham khảo, người kiến trúc sư phải là người đưa ra thông số cuối cùng cho sản phẩm.
Trong ngành nhôm đúc, sai số cho phép khi gia công lắp đặt thường nằm dưới mức 2mm. Mọi sai lệch lớn hơn mức này sẽ ảnh hưởng đến độ khít của các mối nối và tính thẩm mỹ của toàn bộ hệ thống hàng rào.
Lưu ở định dạng DWG 2018 giúp đảm bảo tính tương thích tốt nhất với các phiên bản AutoCAD từ 2018 đến 2026. Điều này tránh các lỗi mất thuộc tính block hoặc sai lệch nét vẽ khi chuyển đổi giữa các môi trường làm việc khác nhau.
Hãy sử dụng đồng thời lệnh PURGE để xóa các đối tượng không dùng tới và lệnh AUDIT để kiểm tra lỗi hình học. Ngoài ra, lệnh OVERKILL cũng rất hiệu quả để loại bỏ các đoạn nét vẽ trùng lặp gây tăng dung lượng file không cần thiết.
Tỷ lệ 1:20 là tiêu chuẩn phổ biến nhất để thể hiện bản vẽ hàng rào nhôm đúc trên khổ giấy A3 hoặc A2. Tỷ lệ này giúp người thi công nhìn rõ được chi tiết hoa văn cũng như kích thước lắp đặt mà không bị rối mắt.
Để đạt được bản vẽ cad hàng rào nhôm đúc đẹp, độ chính xác phải được đặt lên hàng đầu với sai số thi công dưới 2mm. Luôn kiểm tra font SHX và làm sạch file bằng lệnh Overkill định kỳ trước khi bàn giao cho đơn vị thi công.
Nếu bạn đang gặp khó khăn trong việc thiết kế bản vẽ hoặc cần tư vấn về quy trình kỹ thuật nhôm đúc tại Tiến Thành, hãy gửi file mẫu bạn đang có qua email [email protected]. Tôi sẽ hỗ trợ bạn kiểm tra và tối ưu file để đảm bảo quá trình thi công chính xác nhất cho công trình của mình.
