Khoảng 85% kiến trúc sư từng gặp lỗi lệch tỷ lệ khi chuyển từ bản vẽ CAD cổng nhôm đúc sang khuôn gỗ gia công thực tế. Tệ hơn, nhiều file .dwg tải miễn phí trên mạng bị chèn mã độc tống tiền hoặc thiếu hoàn toàn thông số kích thước đố cổng chịu lực. Từ kinh nghiệm 10 năm điều hành xưởng đúc tại nhomductienthanh.com, tôi hiểu sự thất vọng của bạn khi bản vẽ lung linh trên máy nhưng không thể đúc được thành sản phẩm thực tế. Bài viết này tôi sẽ cung cấp cho bạn link tải thư viện bản vẽ sạch, chuẩn hóa kích thước đố cổng và hướng dẫn kiểm tra tỷ lệ chính xác nhất.
Tóm tắt nhanh:
Nên chọn bản vẽ CAD đúc nguyên tấm khi:
Không nên chọn bản vẽ CAD đúc nguyên tấm nếu:

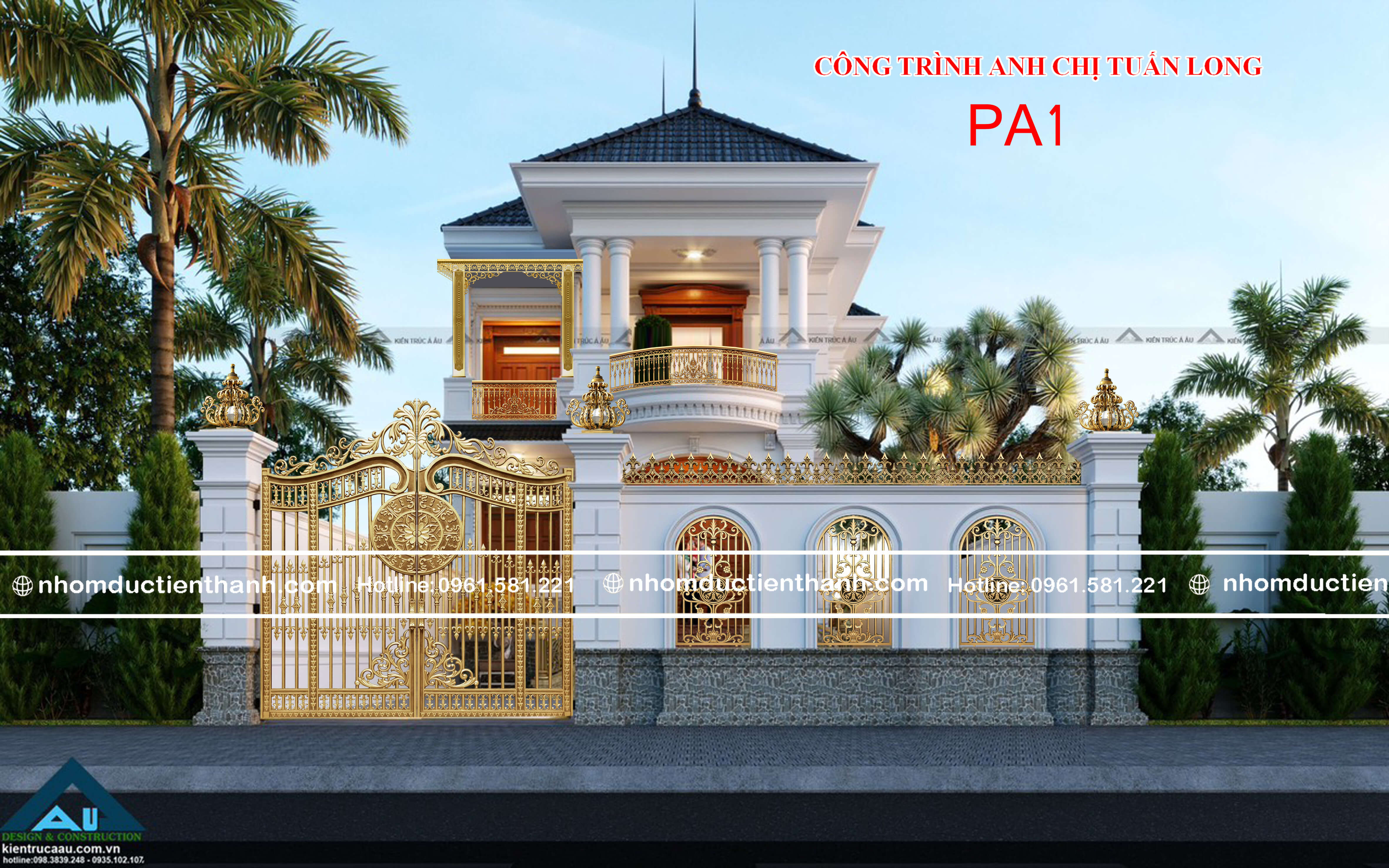

Bản vẽ CAD cổng nhôm đúc biệt thự tiêu chuẩn phải hiển thị rõ 3 phần: mặt đứng chính, mặt cắt đố dọc và chi tiết liên kết bản lề. Bản vẽ kỹ thuật đạt chuẩn yêu cầu độ dày đố cổng từ 60mm đến 80mm và độ dày hoa văn nổi từ 15mm đến 20mm.
Trong cấu trúc thiết kế, bản vẽ mặt cắt cổng nhôm đúc đóng vai trò sống còn để xưởng sản xuất tính toán được độ dày phôi kim loại. Nếu mặt cắt không thể hiện rõ thành đố dày tối thiểu bao nhiêu mm, thợ làm khuôn gỗ CNC sẽ tự ý phay theo trực giác. Nhiều người không biết rằng độ dày đố cổng dưới 60mm sẽ khiến cổng dễ bị cong vênh sau khi dỡ khuôn. Dưới đây là bảng thông số kích thước tiêu chuẩn bắt buộc phải có trong một file thiết kế kỹ thuật hoàn chỉnh:
| Bộ phận cổng | Kích thước tiêu chuẩn (mm) | Độ dày phôi (mm) |
|---|---|---|
| Đố cổng chính | 60 - 80 | 8 - 10 |
| Hoa văn trang trí | 15 - 20 | 6 - 8 |
| Tranh phù điêu trung tâm | 30 - 40 | 12 - 15 |
Bên cạnh đố cánh, bản vẽ liên kết cối bản lề là chi tiết kiến trúc sư hay vẽ sai nhất. Cổng nhôm đúc nặng từ 150kg đến hơn 300kg mỗi cánh, đòi hỏi bản lề phải có cốt thép chịu lực cấy trực tiếp vào cột bê tông từ khâu xây thô. Bản vẽ mặt cắt ngang tại vị trí đặt bản lề xoay hoặc cối âm sàn của motor tự động cần thể hiện rõ tọa độ tim lỗ khoan, tránh chồng chéo khi lắp đặt thực tế ngoài công trường.
Bạn có thể tải thư viện bản vẽ CAD cổng nhôm đúc sạch 100% định dạng .dwg trực tiếp từ Google Drive của nhomductienthanh.com. Toàn bộ tệp tin đã được tôi kiểm duyệt qua phần mềm Kaspersky để đảm bảo không dính mã độc macro gây hỏng hệ điều hành.
Sai lầm phổ biến tôi thấy khách hay mắc là tải bừa các file CAD chia sẻ trên diễn đàn không rõ nguồn gốc, dẫn đến máy tính bị nhiễm virus mã hóa dữ liệu. Các mã độc phổ biến như Acad.lsp hoặc Acad.fas thường tự động chèn vào thư mục Support của AutoCAD, phá hủy liên kết vẽ và làm mất hoàn toàn quyền kiểm soát các phím tắt. Khi sử dụng nguồn thư viện cad cổng biệt thự từ chúng tôi, bạn hoàn toàn yên tâm về độ sạch của file cũng như tính khả thi khi mang đi gia công CNC khuôn gỗ.
? Mẹo: Tải thư viện bản vẽ CAD cổng nhôm đúc biệt thự sạch (.dwg) tại đây. File lưu trữ đã bao gồm cấu hình in (.ctb) đi kèm để nét in mảnh sắc nét, không bị nhòe đen khi xuất bản vẽ ra PDF khổ A3.

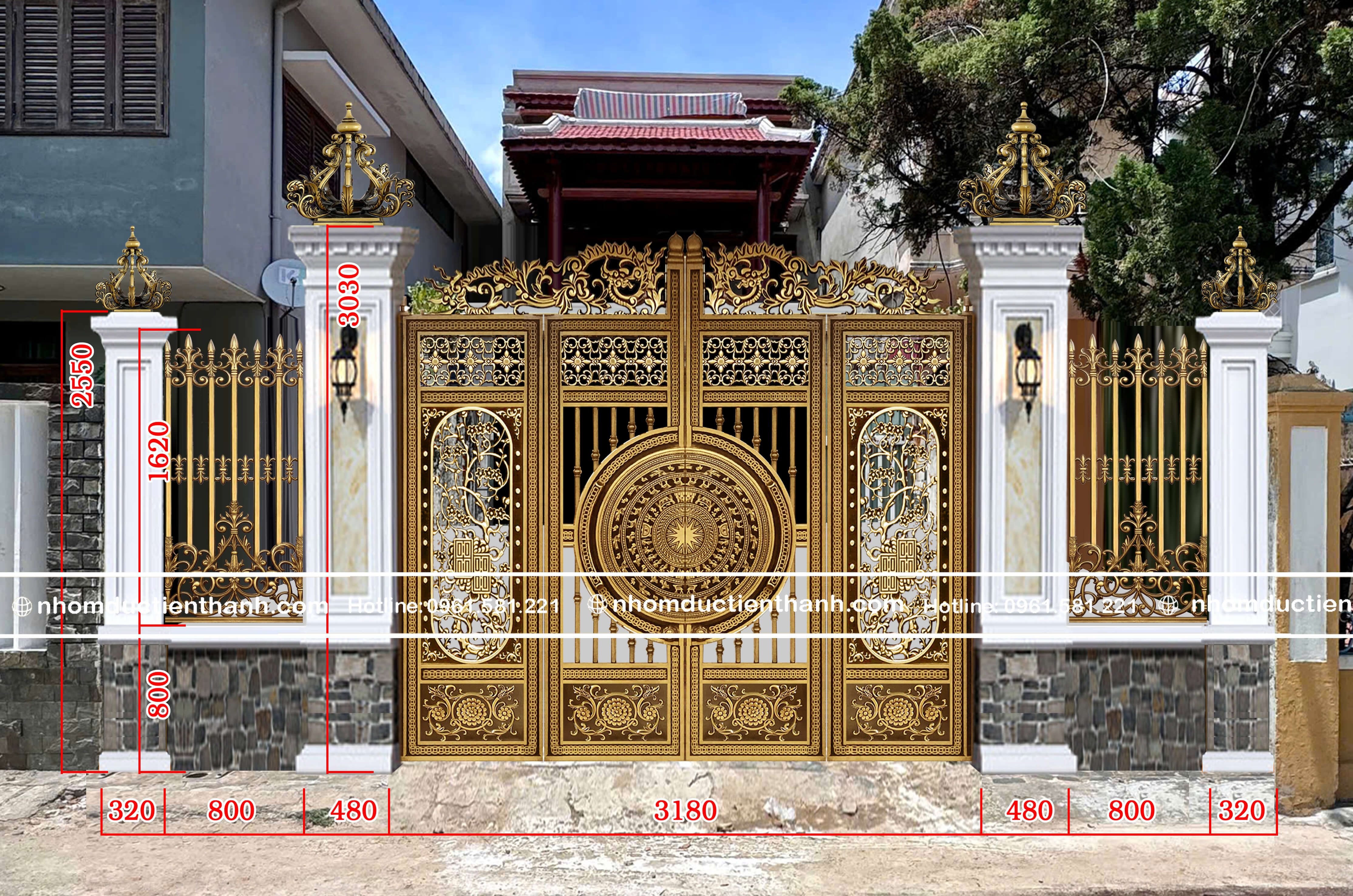

Kích thước cổng biệt thự chuẩn phong thủy được tính dựa trên số đo lọt lòng (thông thủy) của thước Lỗ Ban 52.2cm. Chiều rộng thông thủy cho cổng biệt thự 2 cánh phổ biến là 2760mm hoặc 3120mm, chiều cao tương ứng là 2560mm hoặc 2810mm.
Tôi từng xử lý bản vẽ cho một biệt thự tại Vinhomes Riverside, diện tích cổng rộng 3.2m. Chủ nhà yêu cầu kích thước thông thủy vào cung Thiên Tài (rộng 3120mm x cao 2810mm). Chúng tôi điều chỉnh bản vẽ CAD chính xác từng mm, giúp cổng sau khi lắp đặt hoạt động êm ái, chủ nhà vô cùng hài lòng. Trong thực tế tôi từng gặp trường hợp chủ nhà đo kích thước phủ bì thay vì đo thông thủy, dẫn đến khi làm cổng xong kích thước phong thủy bị lệch hoàn toàn vào cung xấu.
Kích thước thông thủy là khoảng trống lọt lòng nhỏ nhất của khung cổng, không bao gồm độ dày của đố cánh và khung bao bê tông. Hãy luôn dùng thước Lỗ Ban 52.2cm trực tuyến để đối chiếu lại trước khi đặt xưởng gia công khuôn gỗ.
Khi thiết kế kích thước đố cổng nhôm đúc, bạn cần lấy kích thước phủ bì xây dựng trừ đi độ dày đố khung cổng (thường là 80mm mỗi bên) và trừ tiếp khe hở vận hành giữa hai cánh cổng (khoảng 8mm - 10mm). Việc phối hợp nhịp nhàng giữa kích thước lọt lòng Lỗ Ban và kích thước phủ bì kết cấu sẽ tạo ra bộ cổng bền vững, vận hành êm ái qua hàng chục năm.
Để sửa lỗi lệch tỷ lệ, bạn cần sử dụng lệnh SCALE (SC) trong AutoCAD để đưa bản vẽ về tỷ lệ thực tế 1:1. Đồng thời, kỹ sư thiết kế phải chủ động cộng thêm hệ số co ngót vật lý của hợp kim nhôm đúc là 1.5% trước khi xuất file sang máy CNC khắc khuôn gỗ.
Một case tôi từng làm việc với đối tác tại Hải Phòng là do thiết kế viên quên không tính hệ số co ngót 1.5% của nhôm nóng chảy ở nhiệt độ 700°C. Kết quả là cánh cổng sau khi đúc xong bị hụt mất 4.5cm chiều rộng so với kích thước thông thủy của trụ bê tông đã xây sẵn, buộc xưởng phải hủy bỏ toàn bộ cánh cổng trị giá 45 triệu đồng để làm lại khuôn mới từ đầu. Đây là bài học xương máu cho bất kỳ ai làm nghề thiết kế kỹ thuật cổng nhôm đúc chân không.
? Mẹo: Trước khi xuất file CNC, hãy vẽ một hình chữ nhật bao quanh khung cổng với kích thước thực tế ngoài công trường để kiểm tra lại bằng lệnh DIST (DI) nhằm phát hiện sai số.
Hai mẫu hoa văn đang thịnh hành nhất năm 2026 là cổng Trống Đồng truyền thống và cổng hoa lá Tây phong cách châu Âu cổ điển. Cổng Trống Đồng biểu trưng cho sự uy nghiêm, vững chãi, trong khi mẫu hoa lá Tây mang đến vẻ đẹp mềm mại, thanh lịch.
Nhiều người không biết rằng cổng hoa lá Tây có nhiều khoảng hở lớn sẽ giúp biệt thự thoáng gió hơn, nhưng nếu nhà có nuôi thú cưng nhỏ thì cần thiết kế thêm hệ lưới chắn ở chân cổng. Việc lựa chọn mẫu hoa văn trên file dwg cổng nhôm đúc ảnh hưởng trực tiếp đến chi phí đục khuôn gỗ CNC và lượng nhôm tiêu hao trong quá trình rót khuôn hàn thử.
| Tiêu chí so sánh | Cổng Trống Đồng | Cổng hoa lá Tây |
|---|---|---|
| Phong cách kiến trúc | Thuần Việt, truyền thống châu Á | Pháp, châu Âu tân cổ điển |
| Mức độ thông thoáng | Kín đáo (đạt 80% diện tích bề mặt) | Thông thoáng (đạt 60% diện tích bề mặt) |
| Chi phí đục khuôn gỗ | Cao hơn khoảng 15% do chi tiết nhỏ | Tiêu chuẩn theo báo giá xưởng |

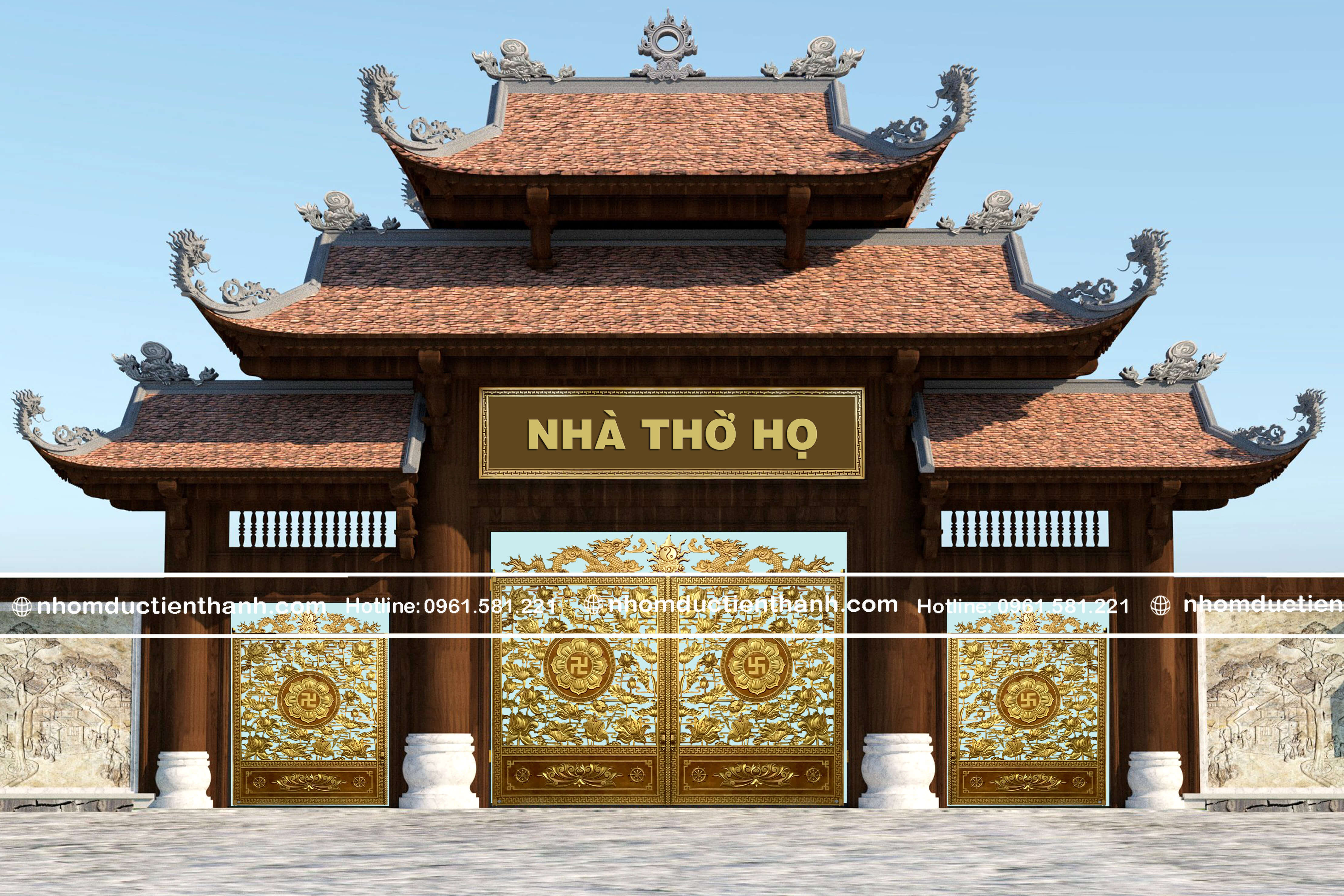

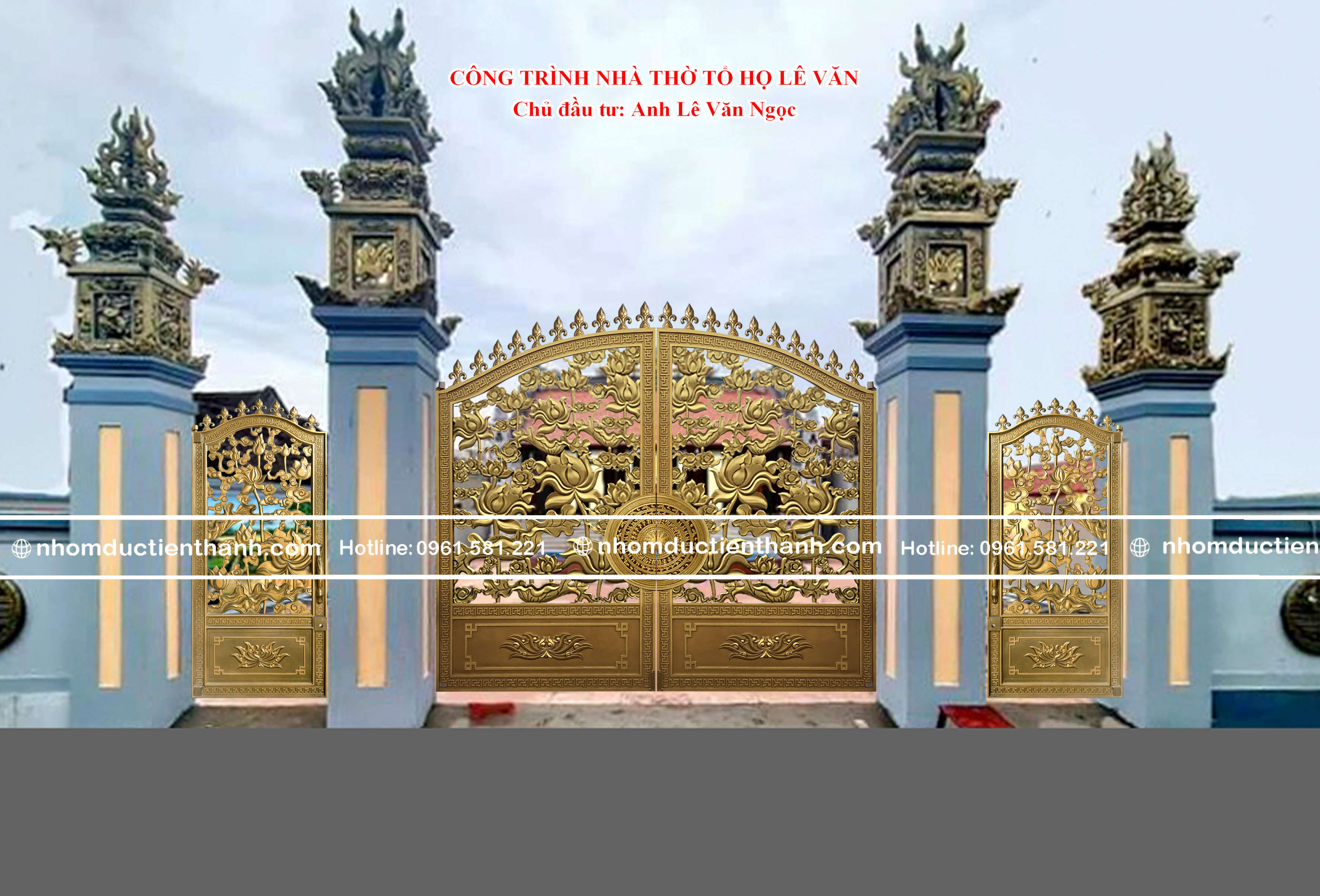

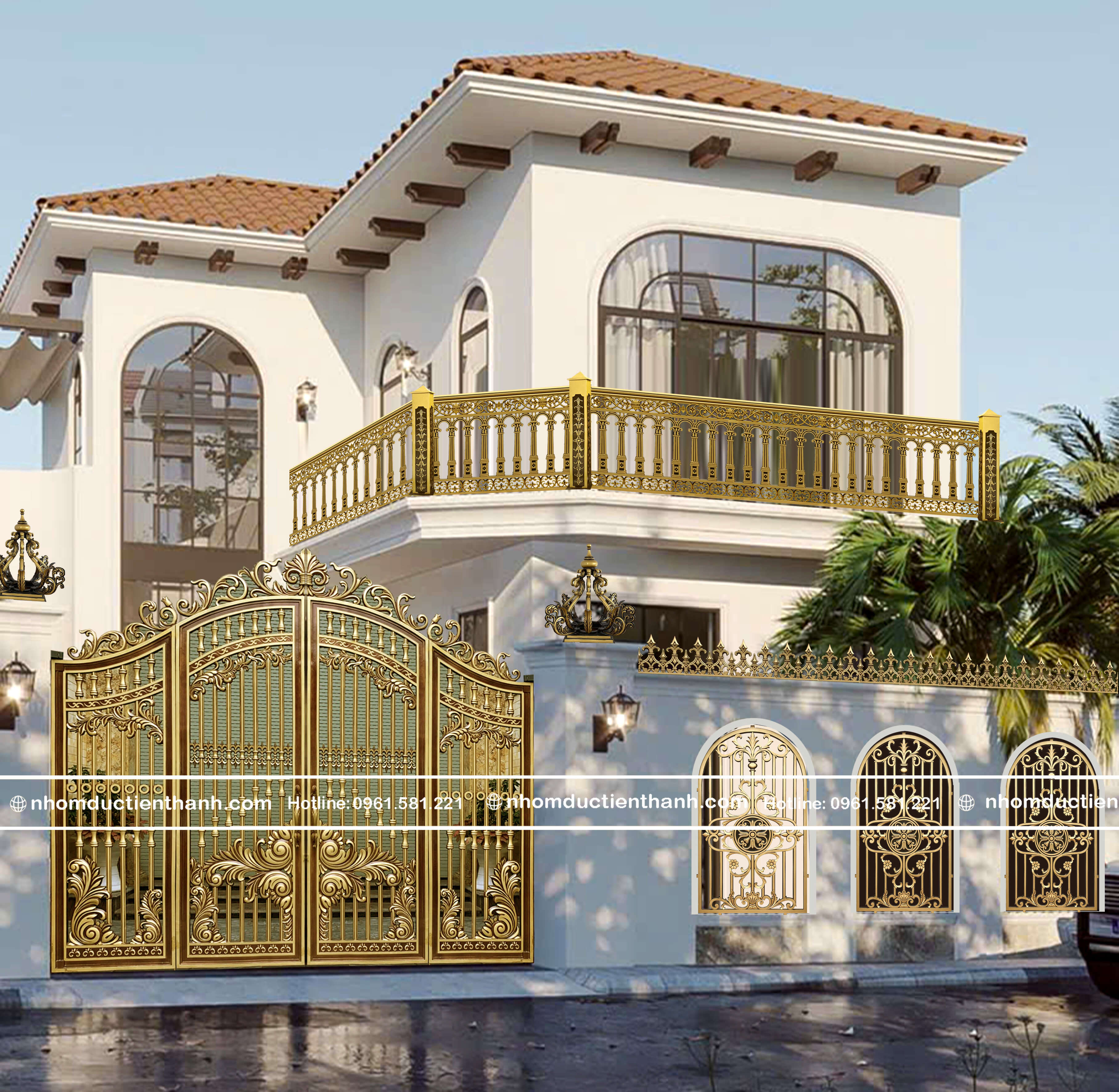

Mẫu cổng nhôm đúc trống đồng thường sử dụng họa tiết mặt trống đồng Đông Sơn làm tâm điểm, xung quanh trang trí các dải hoa văn đồng tiền cổ hoặc chim hạc cổ kính. Ngược lại, cửa cổng biệt thự hoa lá tây lại thiên về những đường cong uốn lượn mềm mại của cành ô rô, phù hợp cho các căn biệt thự có mái vòm cổ điển kiểu Pháp lộng lẫy.
Quy trình nghiệm thu bản vẽ kỹ thuật gồm 5 bước: kiểm tra kích thước thông thủy, xác nhận độ dày đố cổng, kiểm tra chi tiết khe hở hoa văn, xác minh vị trí bản lề và phê duyệt tỷ lệ hợp kim nhôm đạt trên 85% nhôm nguyên chất.
Mẹo nhỏ từ kinh nghiệm: Hãy luôn yêu cầu đơn vị sản xuất ghi rõ cam kết chất lượng phôi nhôm đạt trên 85% nguyên chất trong hợp đồng, vì nhôm phế liệu chứa nhiều tạp chất sẽ khiến cổng bị giòn và dễ gãy. Bản vẽ kỹ thuật phải thể hiện rõ các thông số vật lý này để làm cơ sở đối chiếu khi bàn giao lắp đặt thực tế tại công trình biệt thự.
Quy trình này áp dụng cho mọi loại bản vẽ cad cổng nhôm đúc biệt thự nhằm triệt tiêu rủi ro sai sót kích thước trước khi thợ tiến hành làm khuôn gỗ. Sự tỉ mỉ trong khâu nghiệm thu bản vẽ thiết kế giúp tiết kiệm hàng chục triệu đồng chi phí sửa chữa khắc phục phát sinh về sau.
Để khắc phục lỗi mất nét in, hãy gõ lệnh PAGESETUP, chọn mục Plot style table và chuyển sang chế độ monochrome.ctb để bản vẽ xuất ra định dạng PDF sắc nét nhất trước khi đem in. Việc này đảm bảo các họa tiết hoa văn mỏng từ 3mm - 5mm trên cổng nhôm đúc vẫn hiển thị rõ nét trên giấy vẽ kỹ thuật khổ A3.
Lỗi này xảy ra do máy tính của bạn chưa cài đặt bộ font chữ kỹ thuật dành riêng cho xưởng cơ khí đúc. Bạn chỉ cần tải bộ font AutoCAD SHX đầy đủ trên mạng, giải nén và chép toàn bộ các tệp tin đuôi .shx vào thư mục "Fonts" nằm trong đường dẫn cài đặt phần mềm AutoCAD của hệ điều hành.
Sai lầm phổ biến tôi thấy khách hay mắc là dùng lệnh EXPLODE để phá vỡ các block hoa văn phức tạp, việc này làm dung lượng file tăng lên gấp 10 lần và rất dễ gây treo máy. Cách xử lý là bạn gõ lệnh PURGE (PU) để dọn sạch rác bản vẽ, xóa bỏ các layer thừa không sử dụng giúp tối ưu dung lượng file nhẹ hơn.
Khi thiết kế những hoa văn có mật độ chi tiết dày đặc, hãy lưu chúng dưới dạng Block (B) để tối ưu dung lượng bộ nhớ tạm RAM của máy tính trong quá trình thao tác chỉnh sửa.
Được, nhưng trên bản vẽ CAD bạn bắt buộc phải thể hiện thêm chi tiết lắp hộp đế motor âm sàn bằng inox 304 bên dưới chân cột bê tông. Bản vẽ thiết kế phải thể hiện chính xác khoảng cách từ tâm cối xoay đến mép tường trụ cột để tay khuỷu truyền động của mô-tơ không bị vướng khi cổng mở 90 độ hoặc 120 độ.
Bản vẽ CAD cổng nhôm đúc chuẩn cần sử dụng đố dày từ 60mm đến 80mm. Kỹ sư thiết kế phải tính toán độ co ngót phôi nhôm vật lý là 1.5% trước khi tiến hành đục khuôn gỗ CNC. Đồng thời kích thước thông thủy của cổng phải tuân thủ nghiêm ngặt theo thước Lỗ Ban 52.2cm để đón cát khí lành cho gia đình.
Nếu bạn chưa chắc chắn kích thước cổng biệt thự nhà mình đã chuẩn phong thủy chưa, hãy gửi kích thước mặt bằng hiện trạng để tôi tư vấn giải pháp bố trí miễn phí. Công Ty TNHH Sản Xuất - Thương Mai Dịch Vụ Và Xây Dựng Tiến Thành (nhomductienthanh.com) cung cấp dịch vụ khảo sát thực tế và thiết kế bản vẽ CAD cổng nhôm đúc biệt thự miễn phí cho khách hàng trong năm 2026. Chúng tôi cam kết đồng hành cùng bạn kiến tạo nên những công trình bền đẹp tuyệt đối với thời gian.
